江苏省空天机械装备工程研究中心自主设计研发的立式平面双轴电液伺服加载试验系统选用立式对称布局方案,将四台电液伺服作动器对称布置在高刚度机械框架上,采用伺服液压油源提供动力,通过四通道数字伺服控制器以及配套主机软件实现多通道载荷和位移的同步协调控制。可开展包括单轴静态试验、单轴疲劳试验、平面双轴静态试验和平面双轴疲劳试验在内的复杂路径协调加载试验,配合专用的高温炉可满足不同温度下的试验需求。在还原双轴应力状态的同时能够适应不同材料、载荷、实验环境以及操作等方面的要求,适用于航空航天、土木工程、汽车交通等行业的材料性能测试以及复杂结构试验,包括:

        测试合金材料或复合材料的双轴静态强度,在不同加载路径、加载速率、加卸载历程下的应力应变关系;

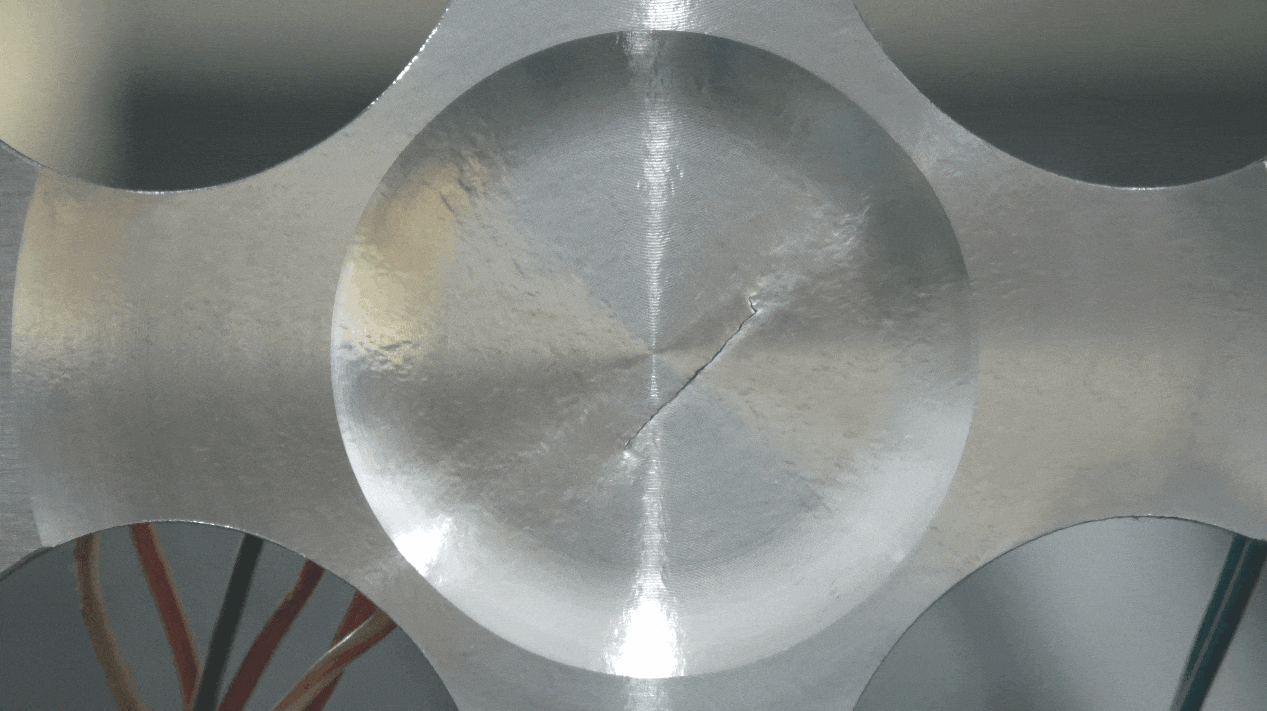

        获取合金材料或复合材料的双轴疲劳寿命,不同循环载荷下的疲劳特性、裂纹扩展特性;

        模拟航空航天部件的真实服役工况,进行高温下的双轴静态、疲劳试验;

        校核验证不同双轴载荷下复杂构件的设计使用寿命。

项目

主要参数

外型尺寸

1200×1800×2200 mm

材料

45

主要性能指标

最大静载

各通道±200KN

最大动载

各通道±200KN

作动器行程

各通道±50mm

力传感器精度

2%~100%FS范围内,各点均不高于±1%

位移精度

不低于±0.05mm

试验波形

正弦波、梯形波、三角波、异形波等,支持外部输入波形

采样和控制频率

单通道数据采样速率和闭环控制速率不低于1000Hz

力传感器量程

0250kN150%过载无机械损伤

加载频率*

各通道0.1~20Hz,(具体频率与试验件刚度相关)

过载保护

荷载过载保护、超速保护、位移限位保护、电流电压过载保护

试验件要求

外形尺寸*

不大于280×280mm;不低于150×150mm;(对不同试验需求的试验件,可适当放宽)

厚度尺寸*

1~20mm;(不同试验需求的试验件,可适当放宽)

夹持规格*

5×M12螺栓组(可更改专用夹具)

刚度要求

原则上不高于机架主体刚度的1%
